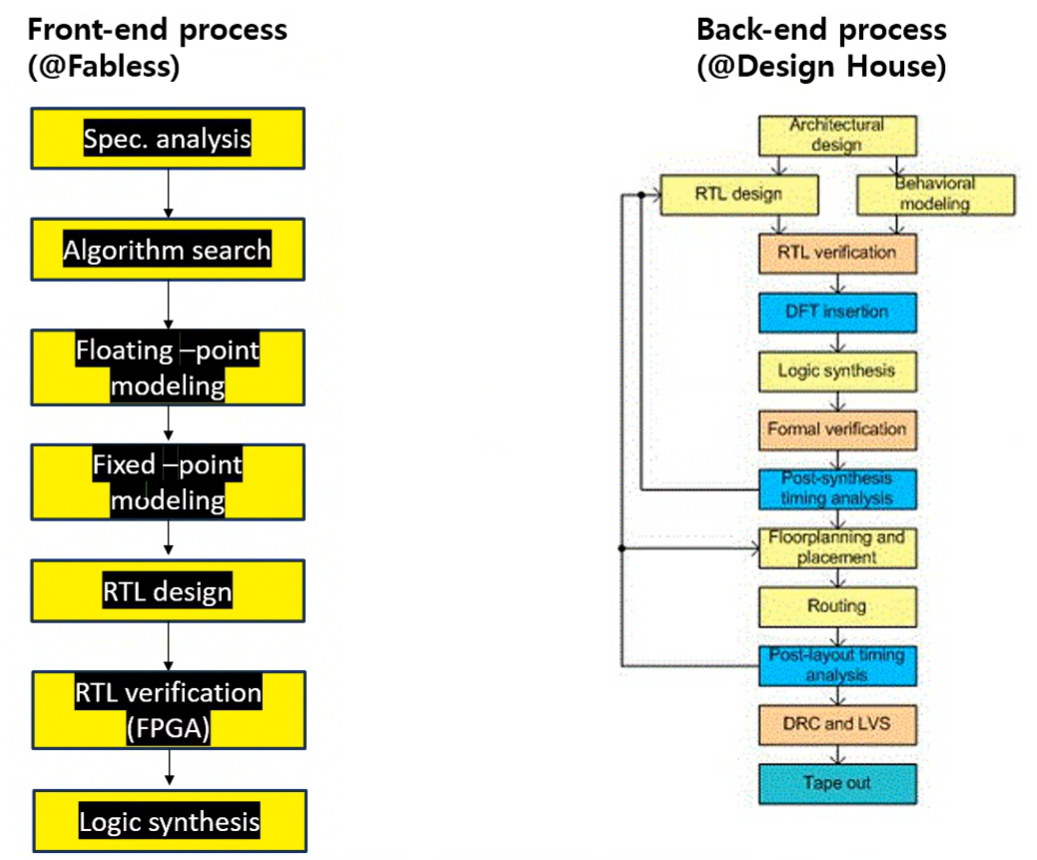

initial vs always

🟢 initial

• 시뮬레이션 시간 0에 시작됨
• 딱 한 번만 실행되고 종료됨
• 블록 안의 코드가 순차적으로 실행
• 여러 개 있으면 동시에 병렬 실행
• 주로 테스트벤치, 초기화, 시퀀스 제어 등에 사용
• 내부에 #10, sqen 같은 시퀀셜 흐름 표현 가능 (시뮬레이션 전용)

✅ 예: 시뮬레이션 중 한 번만 특정 동작을 수행할 때

🔵 always

• 시뮬레이션 시간 0부터 시작
• 조건이 참일 때마다 계속 실행됨 (영구 루프처럼 동작)
• 회로 내 동작을 지속적으로 감지하거나 수행할 때 사용
• 설계 블록과 테스트벤치 모두에서 사용 가능
• 하드웨어 합성 가능 (동기/조합 회로 구현)

✅ 예: 클럭 엣지마다 레지스터 값을 갱신하거나, 입력 변화에 반응

✅ 요약

• initial은 한 번만 실행 → 주로 시뮬레이션 제어
• always는 계속 반복 실행 → 주로 회로 동작 구현

= vs <= (Blocking vs Non-blocking)

⏱️ 시간 흐름 차이 정리

• = (Blocking):
  • 즉시 할당됨 → 시간 흐름 없음
  • 다음 문장 실행 전에 값이 바로 반영됨
• <= (Non-blocking):
  • 예약 후 나중에 반영 → 시간 흐름 있음
  • 같은 시뮬레이션 사이클 내에서 값이 동시에 업데이트됨

비동기 리셋 vs 동기 리셋 (Power / Area / Cost)

🟢 비동기 리셋 (Asynchronous Reset)

• 🔋 전력: 낮음
  → 클럭 없이 즉시 리셋되므로 전력 소모가 적음
• 📐 면적: 작음
  → 리셋 로직이 간단해서 하드웨어 자원 적게 사용
• 💰 비용: 낮음
  → 구현이 단순하여 게이트 수가 적고 비용 절감 가능

🔵 동기 리셋 (Synchronous Reset)

• 🔋 전력: 높음
  → 클럭 신호가 필요하여 클럭 관련 전력 소모 발생
• 📐 면적: 큼
  → 조건 제어 로직 추가로 인해 하드웨어 자원이 더 들어감
• 💰 비용: 높음
  → 논리 회로가 복잡해지며 설계 및 구현 비용 증가

✅ 요약

• Async 리셋: 리소스 절약 (저전력, 저면적, 저비용), 하지만 타이밍 민감도 ↑
• Sync 리셋: 설계 안정성 ↑, 그러나 자원 소모 ↑

조합 논리 vs 순차 논리

🟢 Combinational Logic (조합 논리)

• 출력이 입력에만 의존
• 메모리(상태 저장) 요소 없음
• 클럭 신호 없이 동작
• 입력이 바뀌면 즉시 출력도 바뀜
• 예: 가산기, 인코더, 디코더, 멀티플렉서 등

assign y = a & b;

🔵 Sequential Logic (순차 논리)

• 출력이 입력 + 이전 상태(메모리)에 의존
• 레지스터, 플립플롭 등 상태 저장 소자 사용
• 클럭 신호를 기준으로 상태가 갱신됨
• 시간 개념(순서, 타이밍)이 중요
• 예: 레지스터, 카운터, FSM 등

always @(posedge clk) begin
  q <= d;
end

✅ 요약

• 조합 논리: 현재 입력만으로 결정 → 메모리 없음, 클럭 필요 없음
• 순차 논리: 현재 입력 + 이전 상태로 결정 → 메모리 있음, 클럭 필요

Equality Operator 요약

⬛ ==, !=

• x, z 무시 못함 → 결과가 x 될 수 있음
• 일반적인 값 비교에 사용

⬛ ===, !==

• x, z까지 포함해서 정확히 비교
• 테스트벤치에서 자주 사용

✅ 핵심 정리

• ==, != → 값 비교, x/z 있으면 결과도 x
• ===, !== → 완전 일치 비교, x/z 포함해서 비교

signed vs unsigned

🟢 unsigned

• 부호 없는 수 → 0 이상만 표현
• MSB(최상위 비트)는 값의 일부
• 기본값 (아무것도 안 붙이면 unsigned)

예: 4’b1000 = 8 (음수가 아님)

🔵 signed

• 부호 있는 수 → 양수/음수 모두 표현 가능
• MSB는 부호비트로 사용됨 (0: 양수, 1: 음수)
• 비교, 연산 시 signed끼리 계산되어야 정확함

reg signed [3:0] a = 4'b1000;  // -8

✅ 요약

• unsigned → 0 이상만 표현, 기본값
• signed → 음수까지 표현, MSB는 부호비트

reg vs wire

🟢 wire

• 값 저장 X, 연결용
• assign으로만 값 지정
• 조합 논리 회로에 사용

🔵 reg

• 값 저장 O, 내부 상태 유지
• always, initial 블록에서 값 할당
• 순차 논리 회로에 사용

✅ 요약

• wire: 저장 ❌, 연결만
• reg: 저장 ⭕, 블록 내에서 값 유지

Clock Gating, else 사용, power 관련

🟢 local clock gating

• 특정 block만 선택적으로 클럭 공급해서 동작을 제한
• 사용 목적: 동작 안 하는 회로의 전력 차단 → 저전력 설계
• 직접 if (~enable)로 처리하는 것보다 더 효율적일 수 있음

🔵 Flip-Flop (seq logic)에서 else 사용

• 항상 else를 쓰는 게 원칙은 아님
• 하지만 always @(posedge clk)에서 if만 쓰고 else가 없으면:
  • 이전 값 유지 안 될 수 있음
  • synthesis 툴이 latch로 오해할 수도 있음
• 명확한 상태 유지 목적으로 else를 명시하는 게 좋음

✅ 하지만 불필요한 연산(=토글)이 발생할 수 있어
→ power 측면에서 불리할 수 있음

🔷 Combinational Logic에서는?

• always @(*)에서는 if에 else를 반드시 써야 함
  → 모든 조건에서 출력이 정의되지 않으면 latch 발생 위험
• latch를 피하려면 모든 경우를 처리하는 구조 (else 포함) 가 중요함

✅ 요약

• local clock gating: 클럭을 차단해서 전력 줄이는 기법
• FF에서 else: 상태 보존 명확히 하려면 좋지만, 불필요한 전력 소모 주의
• combinational에서 else 누락: latch 발생 가능성 있음 → 반드시 처리 필요

Quiz 1

이 코드는 합법적인가? 컴파일이 될까?

program automatic test;
  bit [31:0] count;
  logic [31:0] Count = 'x;

  initial begin
    count = Count;
    $display("Count = %0x count = %0d", Count, count);
  end
endprogram: test

답변 : 합법적인 SystemVerilog 코드이며 컴파일도 가능함. program automatic은 시뮬레이션 환경에서 사용되는 구조이고 문법적으로 문제 없음.

logic 타입은 어떤 타입의 다른 이름인가? ‘x는 Count를 어떻게 초기화하는가?

답변 : logic은 4-state 타입인 reg의 대체 표현 → 0, 1, x, z 저장 가능. ‘x는 모든 비트를 unknown(x) 값으로 초기화함.

프로그램은 무엇을 출력할까? 왜 count와 Count의 값이 다른가?

출력 예시 : Count = xxxxxxxx count = 0 (형식적으로 표현)

이유 : Count는 logic이므로 ‘x 값을 유지함. count는 bit 타입이라 2-state만 가능 → x 값을 0으로 강제 변환해서 저장됨
