UVM 검증

System Verilog : 검증에 대한 표준이 되어가고 있음
UVM : 검증 Framework, System Verilog 로 설계

	Verilog	System Verilog
OOP(객체지향)	X (Class X)	O (Class 문법 사용)
DataType	H/W 중심 DataType	S/W 중심 DataType (S/W 기능 추가)
interface	X	SW <=> HW 연결 검증용 SW <=> DUT HW
randomization	random 제한적기능	각 변수에 random 생성 constraint 기능 corner case 생성

System Verilog Data Type

4-state(벡터) : 0, 1, x, z -> logic, reg, wire
2-state(벡터) : 0, 1 -> bit
4-state(정수) : integer(32bit)
2-state(정수) : byte(8), shortint(16), int(32), longint(64)

배열 (SW 자료형)

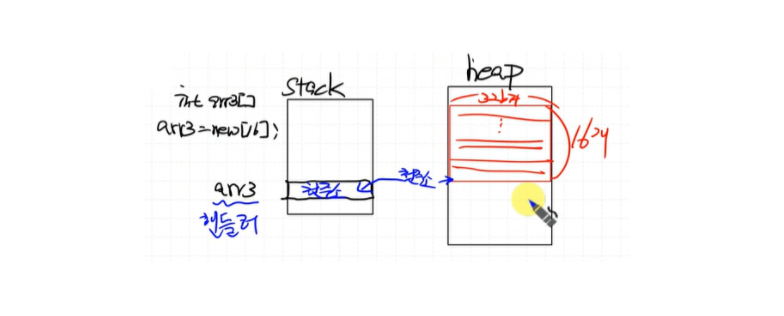

alt text

고정 길이 배열 (fixed-size array, static array)

선언 시 크기가 고정되고 runtime에 크기 변경불가

예:

  bit  arr[8];     // 8개의 bit 원소
  byte arr2[4];    // 4개의 byte 원소
  int  arr3[16];   // 16개의 int 원소

동적 배열 (dynamic array)

선언만 해두고, runtime에 new를 통해 크기 결정
필요 시 크기 변경 가능 (new[] 재호출)

예:

  bit  arr[];
  arr = new[8];    // 크기 8로 할당

  int  arr2[];
  arr2 = new[16];  // 크기 16으로 재할당 가능

delete() 사용 시 메모리 해제 가능

고정 길이 배열은 하드웨어에 가깝고 (Verilog 스타일), 동적 배열은 소프트웨어적 성격 (테스트벤치, 검증 환경)에서 주로 활용

Queue Type (FIFO)

크기가 가변적이고, 앞뒤로 push/pop 가능

선언:

  bit que[$];   // bit 타입 queue
  int que2[$];  // int 타입 queue

주요 메서드:

  que.push_back(1);   // 뒤에 삽입
  que.push_front(4);  // 앞에 삽입
  que.pop_front();    // 앞에서 꺼냄
  que.pop_back();     // 뒤에서 꺼냄

그 외 자주 쓰이는 메서드:

  que.size()             // 현재 크기 반환
  que.delete()           // 모든 원소 삭제
  que.insert(idx, value) // 특정 위치에 삽입
  que.delete(idx)        // 특정 위치 원소 삭제

Queue는 UVM testbench에서 transaction 저장/전달, mailbox 대체 용도 등으로 자주 활용

Test Bench, UVM 구조의 System Verilog 검증 Test Bench

alt text

generator(입력 data 생성) : stimulus 생성 (transaction 단위)
driver(전달) : transaction을 핀 레벨 신호로 변환해 DUT 입력에 적용
monitor(감시) : DUT 입출력을 트랜잭션으로 변환해 전달
scoreboard(pass/fail 판단) : 예측값과 DUT 출력을 비교, 검증 수행
interface(연결) : 신호 묶음과 방향 제어, driver/monitor와 DUT 간 연결
DUT(HW) : testbench가 자극을 주고, 응답을 평가하는 대상

실습

class : generator, driver 만들고 감싸는 env 만들고 interface, dut 만들면 됨

데이터 묶음을 전달하기 위해 어떻게? 구조체를 지원하지만 class 를 쓰는 게 일반적임

transaction = 데이터 묶음 (stimulus 단위) → 보통 class로 정의
C언어에서 구조체(struct)는 단순 데이터 묶음에 적합
SystemVerilog class는 변수 + 메서드를 함께 넣을 수 있어 객체지향(OOP) 스타일의 재사용·확장이 가능 → UVM 검증 환경의 기본 단위

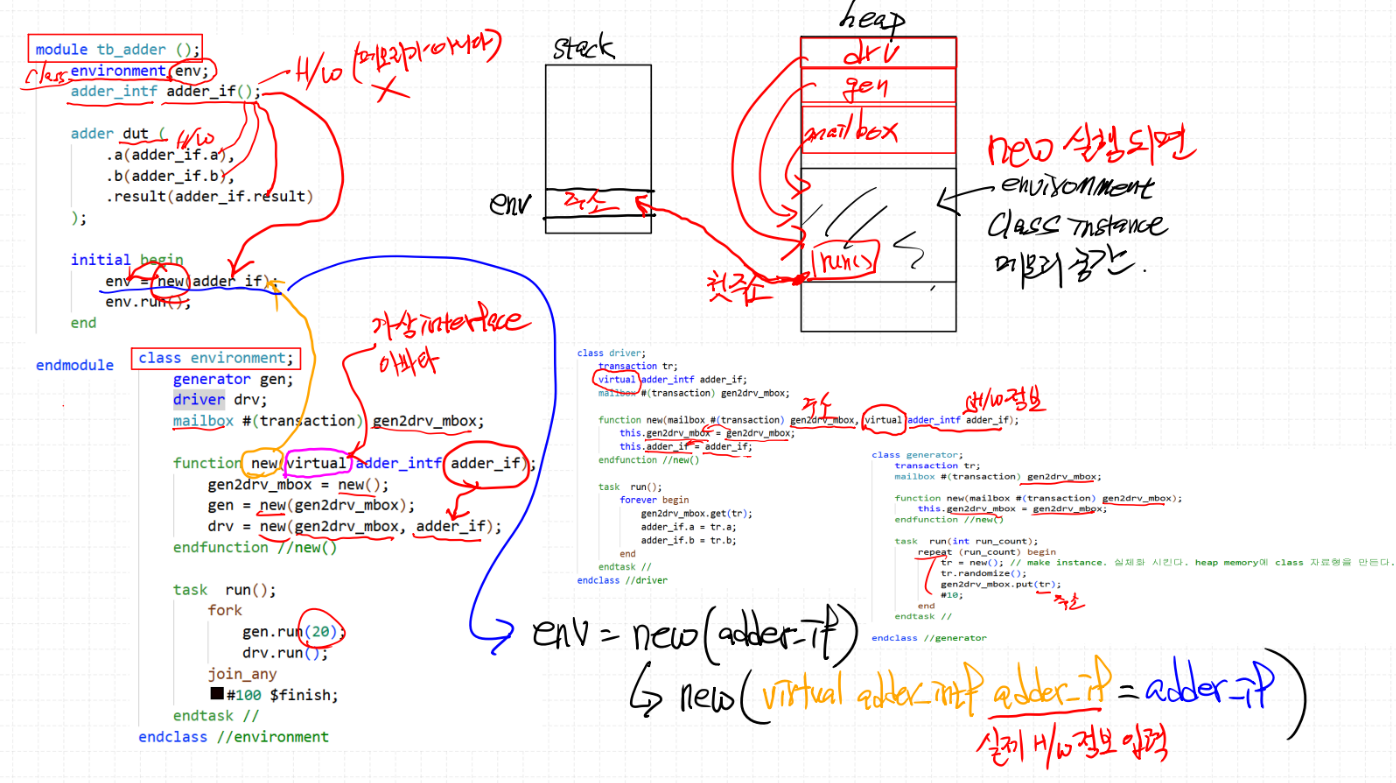

alt text

module tb_adder ();
    environment env; // Class
    adder_intf adder_if (); // HW(메모리가 아님)

    adder dut ( // HW
        .a(adder_if.a),
        .b(adder_if.b),
        .result(adder_if.result)
    );

    initial begin
        env = new(adder_if); // new(virtual adder_intf adder_if(실제 HW정보 입력) = adder_if) 가명에 연결한 느낌
        env.run();
    end
endmodule

class environment;
    generator gen;
    driver drv;
    mailbox #(transaction) gen2drv_mbox;

    function new(virtual adder_intf adder_if); // 위의 new를 콜함. virtual(HW를 SW적으로 연결)는 가상인터페이스(HW를 그냥 전달하면 안됨, SW처럼 생각하자)
        gen2drv_mbox = new(); // 정보를 주고
        gen = new(gen2drv_mbox); // 정보를 주고
        drv = new(gen2drv_mbox, adder_if); // 정보를 주고
    endfunction

    task run();
        fork
            gen.run(20);
            drv.run();
        join_any
        #(10 * 10) $finish;
    endtask
endclass

class driver;
    transaction tr;
    virtual adder_intf adder_if;
    mailbox #(transaction) gen2drv_mbox;

    function new(mailbox#(transaction) gen2drv_mbox, // 주소
                 virtual adder_intf adder_if); // HW정보
        this.gen2drv_mbox = gen2drv_mbox;
        this.adder_if = adder_if;
    endfunction

    task run();
        forever begin
            gen2drv_mbox.get(tr);
            adder_if.a = tr.a;
            adder_if.b = tr.b;
        end
    endtask
endclass

class generator;
    transaction tr;  // handler
    mailbox #(transaction) gen2drv_mbox;

    function new(mailbox#(transaction) gen2drv_mbox);
        this.gen2drv_mbox = gen2drv_mbox;
    endfunction

    task run(int run_count);
        repeat (run_count) begin
            tr = new(); // make instance. 실체화 시킨다. heap memory에 class 자료형을 만든다.
            tr.randomize();
            gen2drv_mbox.put(tr); // 해당 인터페이스의 주소값(tr)을 넣어줌
            #10;
        end
    endtask
endclass

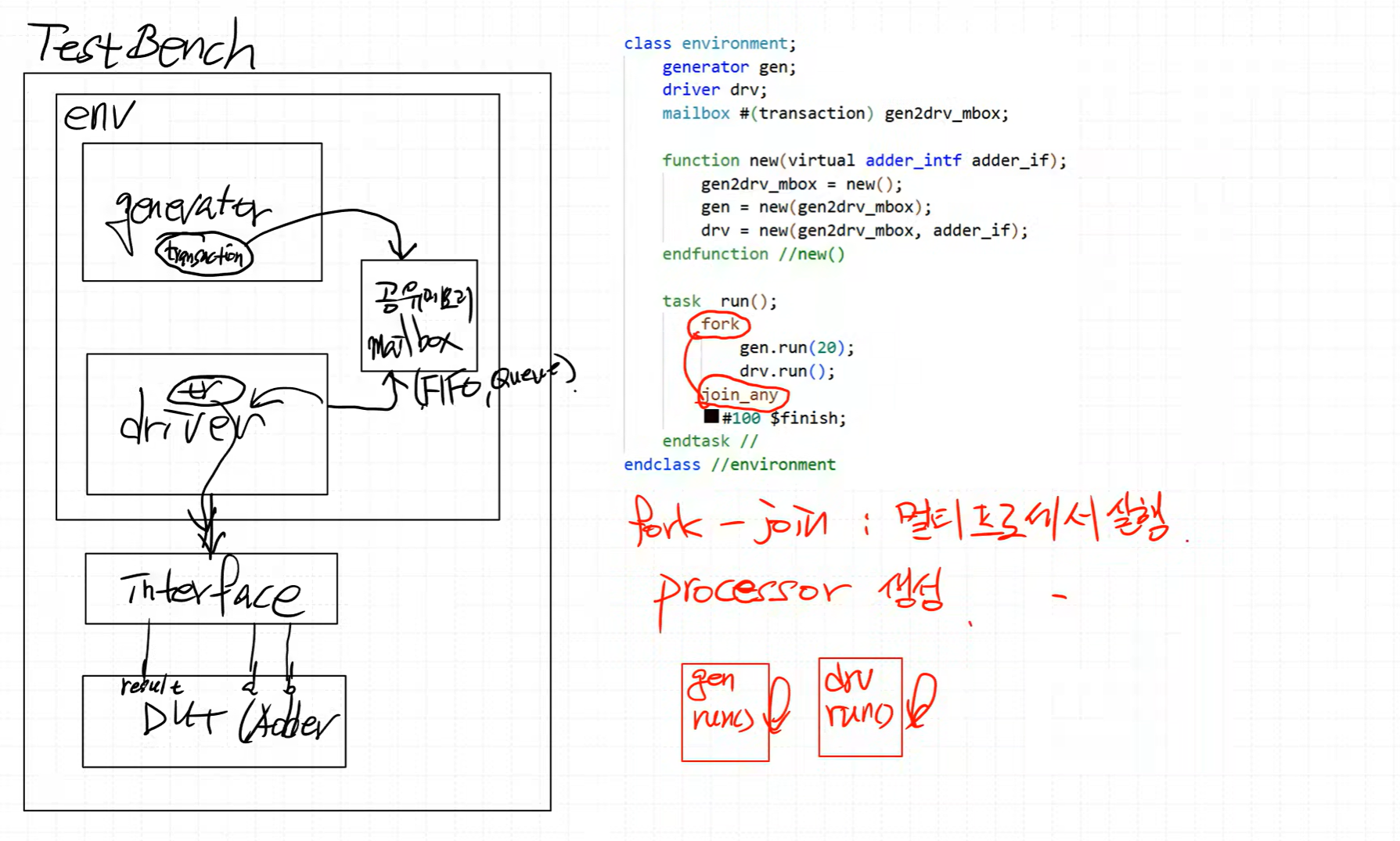

alt text

class environment;
    generator gen;
    driver drv;
    mailbox #(transaction) gen2drv_mbox;

    function new(virtual adder_intf adder_if);
        gen2drv_mbox = new();
        gen = new(gen2drv_mbox);
        drv = new(gen2drv_mbox, adder_if);
    endfunction

    task run();
        fork // 멀티 프로세서 실행
            gen.run(20); // 독집적으로 돌아감
            drv.run(); // 독집적으로 돌아감
        join_any
        #(10 * 10) $finish;
    endtask
endclass

fork-join : SW적으로 병렬 실행을 지원, gen.run(20) 과 drv.run() 이 동시에 실행 (HW always 블록 2개가 병렬로 도는 것과 유사한 개념)
인스턴스네임.메서드 구조 : 메서드의 기능을 호출
fork-join : 전부 끝나야 다음으로
fork-join_any : 하나라도 끝나면 다음으로 (나머지는 계속 실행됨)
fork-join_none : 시작만 시키고 바로 다음으로
forever : 조건 없는 무한 루프

비동기식 adder

< adder.sv >

`timescale 1ns / 1ps

module adder (
    input  logic [7:0] a,
    input  logic [7:0] b,
    output logic [8:0] result
);
    assign result = a + b;
endmodule

< tb_adder.sv >

`timescale 1ns / 1ps

interface adder_intf;
    logic [7:0] a;
    logic [7:0] b;
    logic [8:0] result;
endinterface

class transaction;
    rand bit [7:0] a;
    rand bit [7:0] b;
    bit      [8:0] result;
endclass

class generator;
    transaction tr;  // handler
    mailbox #(transaction) gen2drv_mbox; // mailbox 사용 → generator와 driver 간의 큐/통신 채널

    function new(mailbox#(transaction) gen2drv_mbox);
        this.gen2drv_mbox = gen2drv_mbox;
    endfunction

    task run(int run_count);
        repeat (run_count) begin
            tr = new(); // Heap에 transaction 객체 생성 // make instance. 실체화 시킨다. heap memory에 class 자료형을 만든다.
            tr.randomize();  // 랜덤 입력 생성
            gen2drv_mbox.put(tr);  // driver 쪽으로 전달
            #10;
        end
    endtask
endclass

class driver;
    transaction tr;
    virtual adder_intf adder_if;
    mailbox #(transaction) gen2drv_mbox;

    function new(mailbox#(transaction) gen2drv_mbox,
                 virtual adder_intf adder_if);
        this.gen2drv_mbox = gen2drv_mbox;
        this.adder_if = adder_if;
    endfunction

    task run();
        forever begin
            gen2drv_mbox.get(tr);  // generator에서 transaction 받음
            adder_if.a = tr.a;  // DUT 입력에 할당
            adder_if.b = tr.b;  // DUT 입력에 할당
        end
    endtask
endclass

class monitor;
    transaction tr;
    virtual adder_intf adder_if;
    mailbox #(transaction) mon2scb_mbox;

    function new(mailbox#(transaction) mon2scb_mbox,
                 virtual adder_intf adder_if);
        this.mon2scb_mbox = mon2scb_mbox;
        this.adder_if = adder_if;
    endfunction

    task run();
        forever begin
            #1;
            tr = new();
            tr.a = adder_if.a;
            tr.b = adder_if.b;
            tr.result = adder_if.result;
            mon2scb_mbox.put(tr);
            #10;
        end
    endtask
endclass

class scoreboard;
    transaction tr;
    mailbox #(transaction) mon2scb_mbox;
    bit [7:0] a, b;

    function new(mailbox#(transaction) mon2scb_mbox);
        this.mon2scb_mbox = mon2scb_mbox;
    endfunction

    task run();
        tr = new();
        forever begin
            mon2scb_mbox.get(tr);
            a = tr.a;
            b = tr.b;
            if (tr.result == (a + b)) begin
                $display("PASS! : %d + %d = %d", a, b, tr.result);
            end else begin
                $display("FAIL! : %d + %d = %d", a, b, tr.result);
            end
        end
    endtask
endclass

class environment; // generator, driver 등 testbench 구성 요소를 묶는 top-level class
    generator gen;
    driver drv;
    monitor mon;
    scoreboard scb;
    mailbox #(transaction) gen2drv_mbox;
    mailbox #(transaction) mon2scb_mbox;

    function new(virtual adder_intf adder_if);
        gen2drv_mbox = new();  // mailbox 생성
        mon2scb_mbox = new();  // mailbox 생성
        gen = new(gen2drv_mbox);  // generator 생성
        drv = new(gen2drv_mbox, adder_if);  // driver 생성
        mon = new(mon2scb_mbox, adder_if);  // monitor 생성
        scb = new(mon2scb_mbox);  // scoreboard 생성
    endfunction

    task run();
        fork
            gen.run(1000);  // 20개 stimulus 생성
            drv.run();  // DUT에 계속 적용
            mon.run();  // DUT에 계속 적용
            scb.run();  // DUT에 계속 적용
        join_any
        #(10 * 10) $finish;
    endtask
endclass

module tb_adder ();  // DUT와 interface 생성 → environment 실행
    environment env;
    adder_intf adder_if (); // adder_if라는 interface를 생성하여 DUT와 TB를 연결

    adder dut (
        .a(adder_if.a),
        .b(adder_if.b),
        .result(adder_if.result)
    );

    initial begin
        env = new(adder_if);  // environment 생성
        env.run();  // 시뮬레이션(generator/driver) 실행
    end
endmodule

동기식 adder

< adder.sv >

`timescale 1ns / 1ps

module adder (
    input  logic       clk,
    input  logic [7:0] a,
    input  logic [7:0] b,
    output logic [8:0] result
);
    always_ff @(posedge clk) begin
        result <= a + b;
    end
endmodule

< tb_adder.sv >

`timescale 1ns / 1ps

interface adder_intf;
    logic       clk;
    logic [7:0] a;
    logic [7:0] b;
    logic [8:0] result;
endinterface

class transaction;
    rand bit [7:0] a;
    rand bit [7:0] b;
    bit      [8:0] result;
endclass

class generator;
    transaction tr;  // handler
    mailbox #(transaction) gen2drv_mbox; // mailbox 사용 → generator와 driver 간의 큐/통신 채널

    function new(mailbox#(transaction) gen2drv_mbox);
        this.gen2drv_mbox = gen2drv_mbox;
    endfunction

    task run(int run_count);
        repeat (run_count) begin
            tr = new(); // Heap에 transaction 객체 생성 // make instance. 실체화 시킨다. heap memory에 class 자료형을 만든다.
            tr.randomize();  // 랜덤 입력 생성
            gen2drv_mbox.put(tr);  // driver 쪽으로 전달
            #10;
        end
    endtask
endclass

class driver;
    transaction tr;
    virtual adder_intf adder_if;
    mailbox #(transaction) gen2drv_mbox;

    function new(mailbox#(transaction) gen2drv_mbox,
                 virtual adder_intf adder_if);
        this.gen2drv_mbox = gen2drv_mbox;
        this.adder_if = adder_if;
    endfunction

    task run();
        forever begin
            gen2drv_mbox.get(tr);  // generator에서 transaction 받음
            adder_if.a = tr.a;  // DUT 입력에 할당
            adder_if.b = tr.b;  // DUT 입력에 할당
            @(posedge adder_if.clk);
        end
    endtask
endclass

class monitor;
    transaction tr;
    virtual adder_intf adder_if;
    mailbox #(transaction) mon2scb_mbox;

    function new(mailbox#(transaction) mon2scb_mbox,
                 virtual adder_intf adder_if);
        this.mon2scb_mbox = mon2scb_mbox;
        this.adder_if = adder_if;
    endfunction

    task run();
        forever begin
            tr = new();
            @(posedge adder_if.clk);
            #1;
            tr.a = adder_if.a;
            tr.b = adder_if.b;
            tr.result = adder_if.result;
            mon2scb_mbox.put(tr);
        end
    endtask
endclass

class scoreboard;
    transaction tr;
    mailbox #(transaction) mon2scb_mbox;
    bit [7:0] a, b;

    function new(mailbox#(transaction) mon2scb_mbox);
        this.mon2scb_mbox = mon2scb_mbox;
    endfunction

    task run();
        // tr = new();
        forever begin
            mon2scb_mbox.get(tr);
            a = tr.a;
            b = tr.b;
            if (tr.result == (a + b)) begin
                $display("PASS! : %d + %d = %d", a, b, tr.result);
            end else begin
                $display("FAIL! : %d + %d = %d", a, b, tr.result);
            end
        end
    endtask
endclass

class environment; // generator, driver 등 testbench 구성 요소를 묶는 top-level class
    generator gen;
    driver drv;
    monitor mon;
    scoreboard scb;
    mailbox #(transaction) gen2drv_mbox;
    mailbox #(transaction) mon2scb_mbox;

    function new(virtual adder_intf adder_if);
        gen2drv_mbox = new();  // mailbox 생성
        mon2scb_mbox = new();  // mailbox 생성
        gen = new(gen2drv_mbox);  // generator 생성
        drv = new(gen2drv_mbox, adder_if);  // driver 생성
        mon = new(mon2scb_mbox, adder_if);  // monitor 생성
        scb = new(mon2scb_mbox);  // scoreboard 생성
    endfunction

    task run();
        fork
            gen.run(10);  // 20개 stimulus 생성
            drv.run();  // DUT에 계속 적용
            mon.run();  // DUT에 계속 적용
            scb.run();  // DUT에 계속 적용
        join_any
        #(10 * 10) $finish;
    endtask
endclass

module tb_adder ();  // DUT와 interface 생성 → environment 실행
    environment env;
    adder_intf adder_if (); // adder_if라는 interface를 생성하여 DUT와 TB를 연결

    adder dut (
        .clk   (adder_if.clk),
        .a     (adder_if.a),
        .b     (adder_if.b),
        .result(adder_if.result)
    );

    always #5 adder_if.clk = ~adder_if.clk;

    initial begin
        adder_if.clk = 1;
    end

    initial begin
        env = new(adder_if);  // environment 생성
        env.run();  // 시뮬레이션(generator/driver) 실행
    end
endmodule

< 파일 : 동기식 adder >

sources (Class)

text

simulation (Class)

text

hong.com

Contact

UVM 검증

System Verilog Data Type

배열 (SW 자료형)

Queue Type (FIFO)

Test Bench, UVM 구조의 System Verilog 검증 Test Bench

실습

비동기식 adder

< adder.sv >

< tb_adder.sv >

동기식 adder

< adder.sv >

< tb_adder.sv >

< 파일 : 동기식 adder >
